9611B 智能切换分配放大器

产品概述：

Microsemi公司的9611B是一款智能的信号切换和分配放大设备，标准1U机柜安装。它支持多种信号类型，包括：低相噪的正弦波，IRIG时间码或脉冲信号。

9611B提供了主从两路信号输入，可实现手动和自动切换。自动模式下，将检测信号类型及故障，如检测出主路输入出现故障，将自动切换至从路输入，并通过前面板指示灯和串口报警。

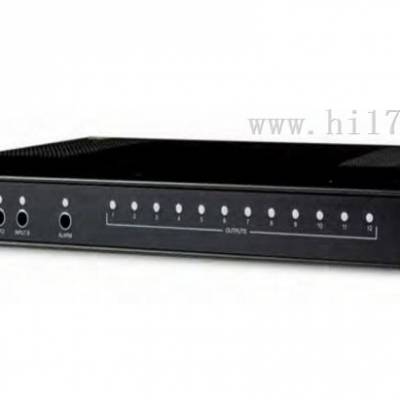

Microsemi9611B 智能切换时间频率分配放大器

主要特征：

• 自动选择冗余切换

• 12路输出

• 支持多种信号类型（100Hz-10MHz，IRIG，1PPS-10MPPS）

• RS-232控制端口

• 通道隔离度高

技术规格：

• 输入：2路

• RF

频率：100Hz-10MHz

等级：1V rms（15dBm max）

阻抗：50Ω或1kΩ

隔离度：＞85dB

• 脉冲/直流IRIG时间码

频率：1PPS至10MPPS

等级：0至6V峰峰值

阻抗阻抗：50Ω或1kΩ

占空比：0至***

• 交流IRIG时间码

频率：1PPS至10MPPS

调制频率：1MHz

类型：任意IRIG格式，IEEE 1344，NASA 36，2137，XR3

阻抗阻抗：50Ω或1kΩ

• 输出

• RF

频率：100Hz-10MHz

等级：1V rms（15dBm max）

增益：0dB，跳线选择+1dB或+2dB

谐波：＜40dBc

非谐波：＜80dBc

阻抗：50Ω

隔离度：＞80dB

• 附加相位噪声：10MHz，10dBm输入

1Hz -125dBc

10Hz -135dBc

100Hz -135dBc

1kHz -145dBc

10kHz -155dBc

• 脉冲/直流IRIG时间码

频率：1PPS至10MPPS

等级：5V峰值

上升沿：＜20ns

下降沿：＜20ns

抖动：＜200ps

偏离：＜±2ns，输出间

阻抗阻抗：50Ω

• 交流IRIG时间码

频率：1PPS至10MPPS

等级：0-6V，峰峰值

调制频率：1MHz

类型：任意IRIG格式，IEEE 1344，NASA 36，2137，XR3

阻抗阻抗：50Ω

• 报警

常态：2.2至5V（TTL高电平）

报警：＜0.8V（TTL低电平）

连接器：BNC

数量：2路，A，B输出各一路

Microsemi9611B 智能切换时间频率分配放大器

• 规格尺寸

尺寸：1.725”X16.98”X15”

重量：7磅

前面板红绿LED

RS-232串口监控

感知所有输入输出信号

后面板继电器触点

• 运行环境

供电：交流100-240V，20W，50-60Hz

运行温度：0℃至50℃

存储温度：-40℃至70℃

湿度：10%至90%，无冷凝

高度：0至5,000英尺
